RFA0919衰减片
一． 产品简介：
●专用于减小所通过传输信号幅度的器件
●采用氧化铝陶瓷基板，悬置微带线结构，具有较高频率及较低的驻波比。
二． 外型尺寸：
三.技术指标：
●产品微波有效功率：10W 峰值功率：5μ 0.5KW
●工作频率：
|
频率 |
DC -4G |
DC-6G |
DC-12.4 |
|
驻波比 |
≤1.15 |
≤1.2 |
≤1.3 |
●衰减偏差
|
衰减度 |
3dB |
5dB |
6dB |
10dB |
15dB |
20dB |
30dB |
|
公差 |
±0.3 |
±0.3 |
±0.5 |
±0.6 |
±0.8 |
±1 |
±1.5 |

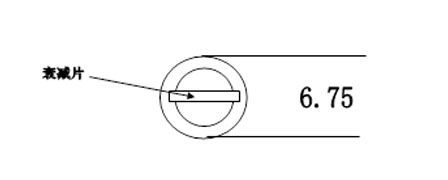

四.安装示意：
安装时注意防止衰减片断裂。
