首页>> 产品展示>> RFG 贴片微波负载电阻

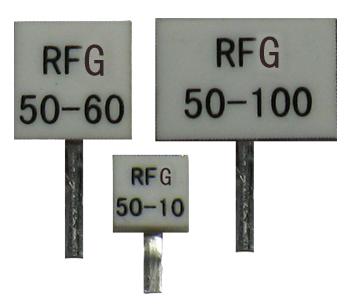

RFG 贴片微波负载电阻
  产品说明



RFG贴片微波负载电阻器

RFG Chip microwave resistors

● 特征 featires

终端负载电阻器,使用在具有高功耗的高频电路中,安装在适当的散热器上,在高频功率下具有低的驻波比。

These high power devices are designed to dissipate power in R.f.Circuits when mounted to an appropriate heat sink. The terminatons provide a low VSWR under maximum power condition.

      材料

基片:氧化铍               Substrate:         Berylium Oxide ceramic

盖板:氧化铝               Cover:             Alumina ceramic

导电膜:厚膜               Resistive element: Thick film

引出带:镀锡(银 金)铜带   Terminal tensile : Copper Sn (Ag  Au)



●技术说明 TECHNICAL SPECIFICATIONS

标称阻值  (Resistance value)                 50Ω

阻值精度  (Resistance tolerance)            ±2%

工作频率  (Frequency)                        DC-3GHz

驻波比    (VSWR)                             1.151

工作温度  (Work temperature)                -55~ 125

      尺寸 Size

RFG


● 外形尺寸 DIMENSIONS

型号

功率

W

   寸(mm

A

B

G

L

N

E



RFG

10

4

4

1

6

1.8

0.15

60

6

6

1

6

1.8

0.15

100

6

9

1

6

1.8

0.15

150

6.3

9.7

1

6

1.8

0.15
